1 引言

高亮度和超高亮度LED的发展引发了照明工业的一场革命。半导体光源以其高可靠性和高效率在许多场合已替代了白炽灯泡。LED的许多应用要求离线电源驱动，提供恒定DC输出电流、低DC输出电压和单位功率因数(即输入功率因数等于1或接近于1)。传统的解决方案是采用回扫找变换器拓扑结构，但该方案需要电源变压器。

Supertex公司推出的固定频率PWM控制器HV9931提供了简单无变压器电流源变换器解决方案。HV9931利用单级PFC降压一升压 (buck-boost)和降压(buck)拓扑控制LED灯，无需电源变压器，可从85～264Vac的通用输入驱动LED灯，并获得单位功率因数和高降压比。HV9931非常适合于需要功率因数校正(PFC)和低输入电流总谐波失真(THD)的LED照明应用，例如交通信号、路灯、装饰照明、建筑照明和离线LED灯等。

2 引脚功能及主要特点

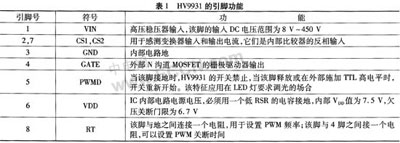

HV993l采用8引脚SOIC和DIP封装，引脚排列如图1所示。引脚功能如表1所列。

HV9931的主要特点如下：

●利用一个单级PFC降升压一降压拓扑驱动和控制LED灯；

●恒定输出电流；

●较大的降压比；

●获得单位功率因数和低输入电流谐波失真；

●固定频率或固定关断时间操作；

●内置450V的线性稳压器；

●输入和输出电流感测，输入电流限制；

●可实现PWM和相位调光及模拟调光。

3 功能与工作原理

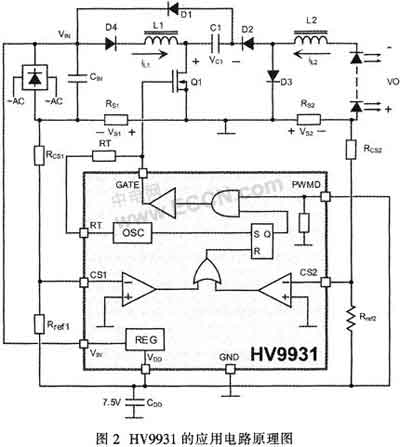

基于HV9931的离线PFC LED驱动器电路工作原理如图2所示。
